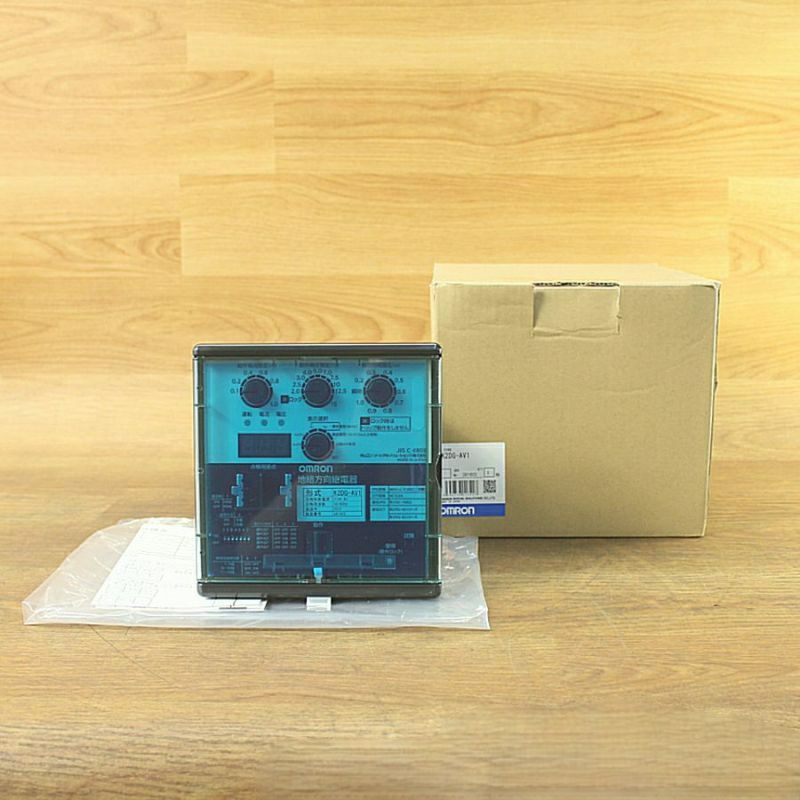

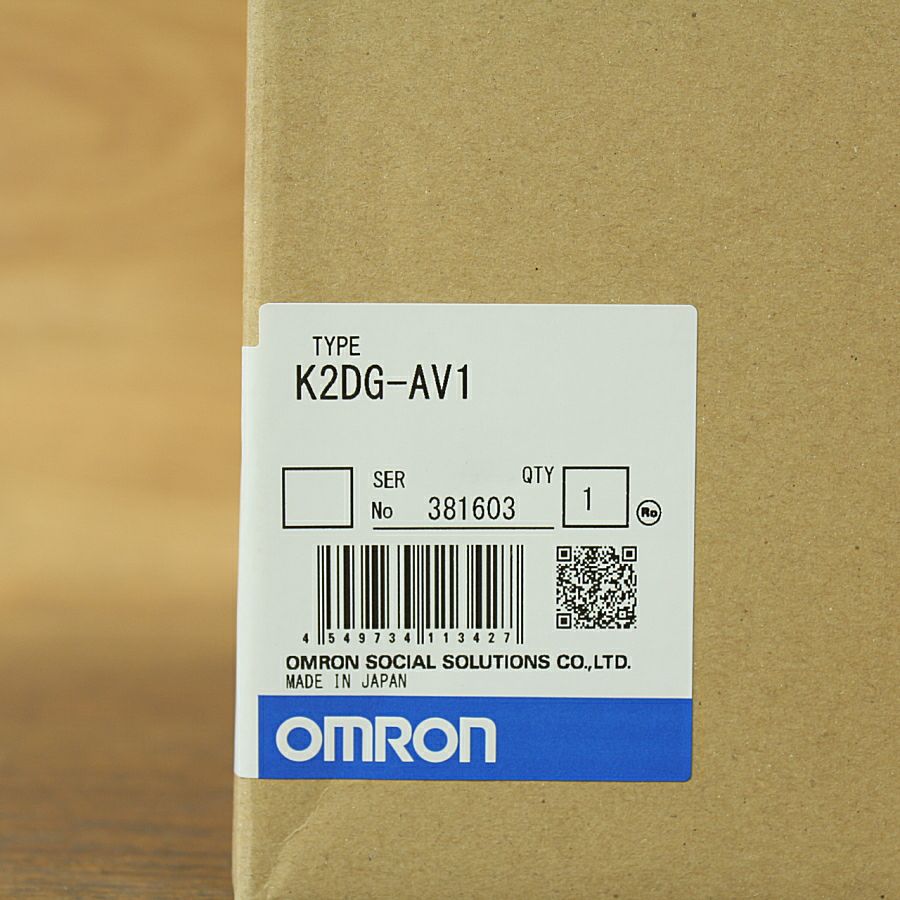

未使用） OMRON/オムロン K2DG-AV1 デジタル形地絡方向継電器(ZPD方式) 2023年製

商品番号 1100000077444

愛知店
未使用品！

販売価格 ¥ 51,700 税込

在庫数 1

商品内容

管理番号：1100000077444
メーカー：オムロン
型番：K2DG-AV1

規格・仕様：
・引きはずし方式：電圧・無電圧・直流引きはずし
・定格制御電源：AC110V
・定格値負担：5VA以下
・電源電圧変動範囲：定格電圧 -20～+10V
・定格周波数：50/60Hz（共用）
・周波数変動範囲：定格周波数の±5%以内
・定格零相電流：AC0.2A（零相変流器1次側）
・定格零相電圧：AC6,600V/√3（零相電圧検出装置1次側）
・接点容量（警報用接点）：AC110V 7.5A cosφ=0.4 1,000回
・DC24V 5A L/R=7ms 1,000回
・接点容量
（トリップ用接点）：閉路　DC110V/15A L/R=0ms 1,000回　DC220V/10A L/R=0ms 1,000回
・開路：DC110V/0.3A L/R=7ms 1,000回　AC220V/1A cosφ=0.1 1,000回
・復帰方式：接点：自動/手動復帰（ディップスイッチ選択）＊1
・動作表示器：手動復帰
・電流整定範囲：0.1-0.2-0.4-0.6-0.8-1.0A（6タップ）
（零相変流器1次側）
・電圧整定範囲：ロック-2.0-2.5-3.0-4.0-5.0-7.0-7.5-10.0-12.5-15.0%（11タップ）＊2
・動作位相整定範囲：遅れ20-30-40-50-60°（設定ディップスイッチ選択）＊3
・動作時間整定範囲：瞬時-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1.0s（10タップ）
・準拠規格：JIS C 4609
・周囲温度：-20～+60℃（ただし、結露・氷結しないこと）
・相対湿度：30～85%RH（ただし、結露しないこと）
・保管温度：-25～+70℃（ただし、結露・氷結しないこと）
・保管湿度：30～85%RH（ただし、結露しないこと）
・標高：2,000m以下
・零相電圧検出装置接続台数：最大15台（設定ディップスイッチ切替）

・参考ページ
https://www.fa.omron.co.jp/products/family/3661/specification.html

詳細備考：

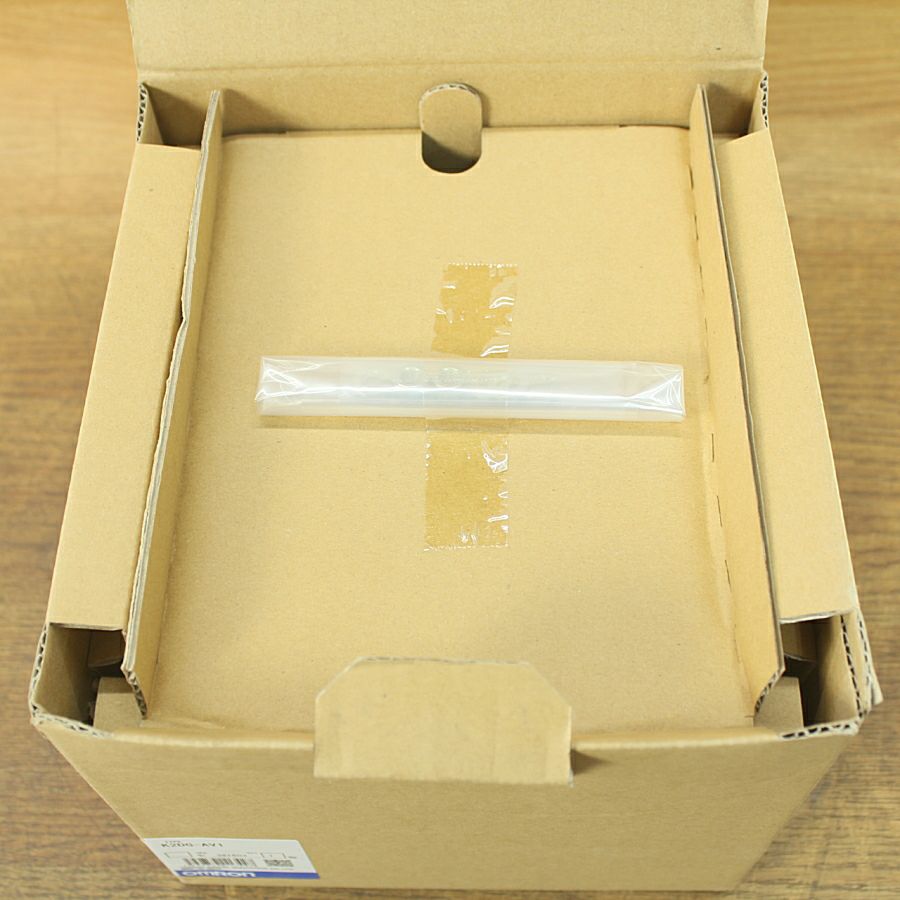

・確認撮影の為、開封しております。

※仕様等は型番などから調べたデータを抜粋したものです。

・店頭及び他ショッピングサイトにて併売の場合がございます。
　ご購入のタイミングによってはご希望の在庫が確保できない場合もございます。
　予めご了承ください。
