商品番号 1100000122124

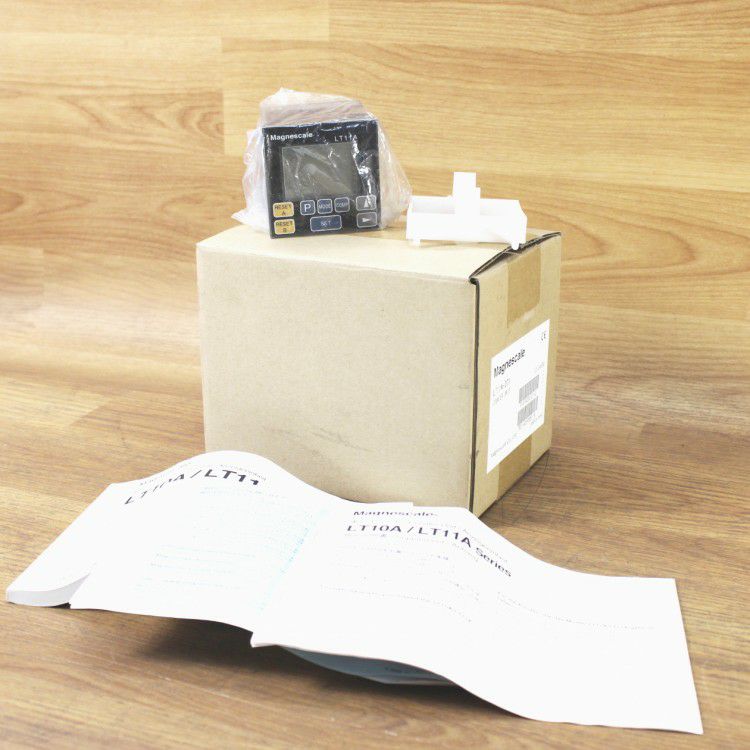

マグネスケール Magnescale LT11A-201 表示ユニット測長ユニット2CH 6桁表示

愛知店
未使用品(AA)

販売価格 ¥ 52,800 税込

在庫数 1

在庫しているお店

愛知店　機械工具館(本館)

〒485-0039 愛知県小牧市外堀3-139

0568-73-6455

営業時間：9～18時　※日・祝を除く

商品内容

管理番号：1100000122124
メーカー：マグネスケール Magnescale
型番：LT11A-201

規格・仕様：
●小型・軽量で組み込みが容易な表示ユニット
●パネルマウントに最適。
●表示装置とPLC、パソコンを直接接続可能。
●全機種に合否判定出力。データはBCD、RS-232C対応タイプで出力が可能。
●現在値、最大・最小値、P-P値測定およびそれらの合否判定機能を標準装備。
●各種測定に対応する豊富なラインナップ
●組立品の不良選別、データ管理
アラーム：BCDアラーム端子 “H” （OFF）
その他商品仕様
●原点機能：使用の有無選択（使用する場合、電源投入と同時に原点信号入力待ち）
データ保存：BCD極性
最大応答速度：100 m／min
消費電力：2.3W
適合測長ユニット：DT512P／N
電源：電源入力コネクタ(3極)： DC9.0-26.4 V
表示：6桁、バックライト付LCD、モード表示
アラーム表示：測長ユニット未接続、速度超過、表示桁オーバーフロー
表示データ：各軸の現在値、最大値、最小値、P-P値（＝最大値-最小値）または、A軸表示：2軸加減算の現在値、最大値、最小値、P-P値（＝最大値-最小値）／B軸表示：単軸（1軸目、または2軸目）。2軸加減算表示設定時の注意：単軸の表示はモニタ表示のみで操作は不可。パラメータ設定で選択。
入力軸数：2軸（DT512シリーズのゲージが接続可能）
質量：210g
表示分解能：各軸とも入力分解能と同じ分解能
ピークホールド機能：各軸または加減算値のピーク演算可能（ただし、2軸加減算時は、B軸表示に1軸目または2軸目の表示のみ可能）
出力信号：各軸のコンパレータの判定出力（出力回路：NPNオープンコレクタ（出力電圧V＝5～26.4V）
リスタート：各軸のピークホールド演算の開始（操作は外部入力、軸ごと）
ホールド機能（ラッチ・ポーズ）／ラッチ＝表示および出力のホールド、ポーズ＝ピーク演算のホールド：あり
表示軸数：2軸
入力分解能 1/5/10μm（各軸ごとにパラメータ設定）
寸法：72×72mm
ディレクション：各軸、パラメータによる極性の設定
和差機能：2軸の加減算表示が可能、ただし、加減算時はA軸表示に加減算値表示、B軸表示には、1軸目または2軸目入力をモニタ表示させることのみ可能。B軸表示（モニタ表示）に表示値に対する操作は不可。
コンパレータ機能：各軸とも1組の上限値下限値が設定可能（ただし、加減算時は単軸の設定は不可）
入力信号：ー（各軸のリセットおよび、各軸のスタート／ラッチおよび、ポーズ）（入力回路：フォトカプラ（入力電圧V＝4～26.4V）
プリセット：キー操作
コンパレータ判定出力：NPNオープンコレクタ出力
リセット：キー操作および、外部リセット入力で、リセット可能

詳細備考：
未使用保管品となります。
開封されております為僅かな擦れ、汚れ等は予めご了承ください。

※仕様等は型番などから調べたデータを抜粋したものです。

・店頭及び他ショッピングサイトにて併売の場合がございます。
　ご購入のタイミングによってはご希望の在庫が確保できない場合もございます。
　予めご了承ください。
