商品番号 1100000133607

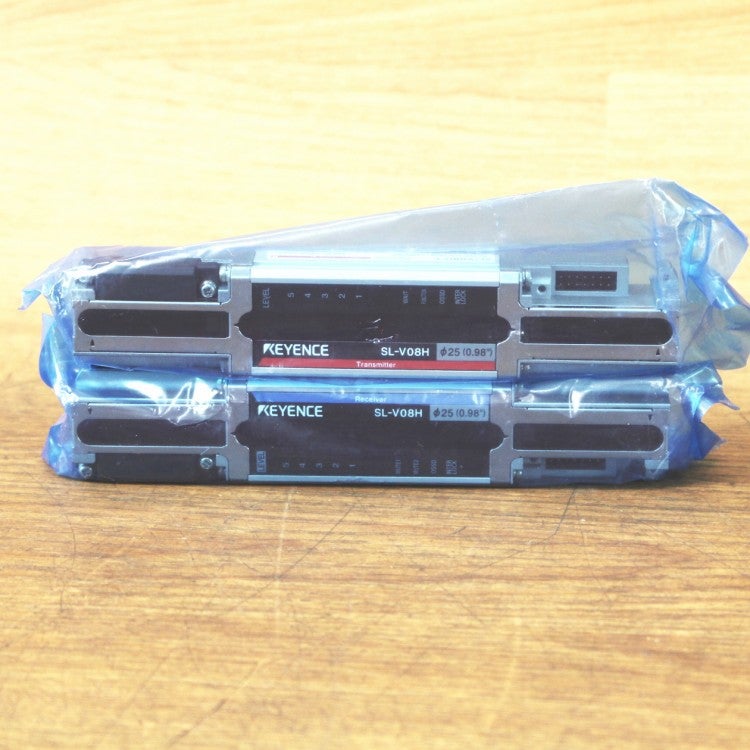

KEYENCE/キーエンス SL-V08H セーフティライトカーテン汎用タイプ 8光軸 DC24V

愛知店
未使用品(AA)

販売価格 ¥ 22,000 税込

参考送料：

在庫数 4

在庫しているお店

愛知店　機械工具館(本館)

〒485-0039 愛知県小牧市外堀3-139

0568-73-6455

営業時間：9～18時　※日・祝を除く

商品内容

管理番号：1100000133607
メーカー：KEYENCE/キーエンス
型番：SL-V08H

規格・仕様：
型式：SL-V08H
最小検出体：25 mm
全長：150 mm
光軸数：8
検出高さ：140 mm
保護高さ：185 mm
光軸ピッチ/レンズ径：20 mm/5 mm
有効開口角：最大 ±2.5 ° (検出距離 3 m 以上のとき)
検出距離：0.1 ～ 9 m
応答時間 (ms)
ON→OFF：7*1
OFF→ON：47*1
光源：赤外 LED (850 nm)
動作形態：全光軸入光時に ON
OSSD出力：出力タイプ：PNP/NPN それぞれ 2 出力コネクタケーブルにより切り換え可能
最大負荷電流：500mA*2
残留電圧 (ON時)：最大 2.5 V (ケーブル 7 m 時)
漏れ電流：最大 100 A*3
最大負荷容量：2.2 F (負荷抵抗 100 時)
負荷配線抵抗：最大 2.5 *4
非安全回路用出力
PNP/NPN 自動切り換え機能付き、出力最大 50 mA
ミューティングランプ出力：白熱灯 (DC 24 V、1 ～ 7 W)、LED ランプ (負荷電流 10 ～ 300 mA)*5 に接続可能
EDM入力：短絡電流 10 mA
待機入力
短絡電流 2.5 mA
保護回路：電源逆接続保護、各出力短絡保護、各出力サージ保護
適合規格
EMS：IEC61496-1、EN61496-1、UL61496-1、IEC62061
EMI：EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA
安全
IEC61496-1、EN61496-1、UL61496-1 (タイプ4 ESPE)
IEC61496-2、UL61496-2、EN61496-2 (タイプ4 AOPD)
IEC61508 (SIL3)、EN61508 (SIL3)、IEC62061 (SIL3)、
EN ISO13849-1：2015 (カテゴリ4、PLe)
UL508
UL1998
電源電圧：DC 24 V +10 %、-20 %、リップル (P-P) 10 % 以下
消費電流 (mA)
センター表示灯点灯時
投光器：56*6
受光器：70*6
センター表示灯消灯時
投光器：52*6
受光器：65*6
耐環境性
保護構造：IP65 (IEC60529)
過電圧カテゴリ：II
使用周囲照度：白熱ランプ：5,000 lux 以下、太陽光：20,000 lux 以下
動作周囲温度：-10 ～ +55 ℃ (氷結しないこと)
動作周囲湿度：15 ～ 85 % RH (結露しないこと)
保存周囲温度：-25 ～ +60 ℃ (氷結しないこと)
保存周囲湿度：15 ～ 95 % RH
耐振動：10 ～ 55 Hz、複振幅 0.7 mm、X,Y,Z 各方向 20 スイープ
耐衝撃：100 m/s2 (約 10 G)、16 ms パルス、X,Y,Z 各方向 1,000 回
材質
本体ケース：アルミニウム
上ケース/下ケース：亜鉛ダイキャスト
フロントカバー：ポリカーボネート、SUS304
質量
投光器：150 g
受光器：155 g
*1 しゃ光している時間が 80 ms 以下の場合、OSSD が 80 ms 以上 OFF し続けることを確実にするため、応答時間 (OFF → ON) が遅くなり最小 80 ms となります。
*2 周囲温度 45 ～ 55 ℃ でご使用の場合は、300 mA 以下となります。
*3 電源が OFF または電源ラインが断線している状態を含みます。
*4 正しく動作させるため、OSSD 出力と接続させる機器との配線抵抗 (オプションの専用ケーブルの配線抵抗を除く) は 2.5 以下としてください。
また、NPN 出力を使用し、ケーブル長 15 m 以上でかつ負荷電流が 200 mA 以上の場合は 1.0 以下としてください。
*5 周囲温度 45 ～ 55 ℃ でご使用の場合は、白熱灯 (DC 24 V、1 ～ 3 W)、LED ランプ (負荷電流 10 ～ 100 mA) となります。
*6 AUX 出力 (投光器の赤線) と EDM 入力 (受光器の赤線) を短絡していて、さらに以下の条件になったとき、投光器の消費電流が上記より 10 mA 増加し、受光器の消費電流が 10 mA 減少します。 (投光器と受光器の合計の消費電流は変化しません。)
・PNP 出力用ケーブルを使用している場合は、OSSD が OFF しているとき・NPN 出力用ケーブルを使用している場合は、OSSD が ON しているとき

詳細備考：
未使用保管品となりますが保管に伴う擦れや小傷がございますので予めご了承ください。

※仕様等は型番などから調べたデータを抜粋したものです。

・店頭及び他ショッピングサイトにて併売の場合がございます。
　ご購入のタイミングによってはご希望の在庫が確保できない場合もございます。
　予めご了承ください。
