商品番号 1100000089018-2

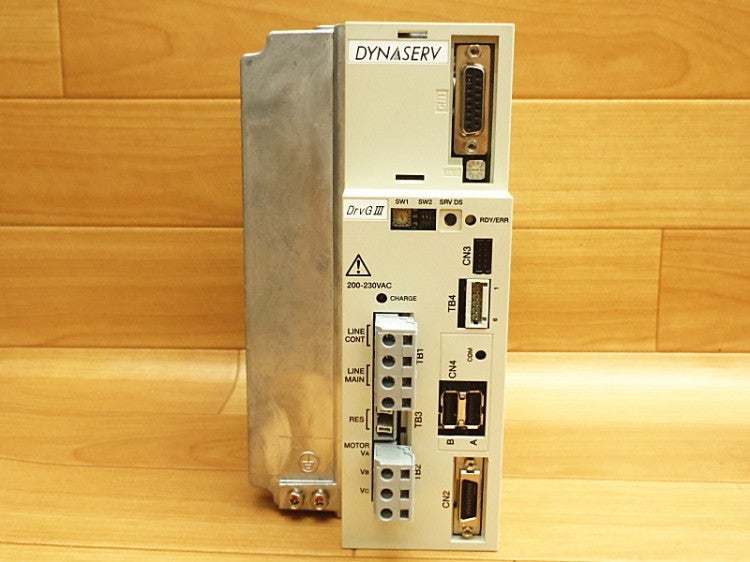

横河電機 UD1AG3-100Z-1KD-2M2-N/CN ダイレクトドライブモータードライバー中古品 #2

愛知店
中古品(B)

販売価格 ¥ 11,000 税込

参考送料：

在庫数 1

在庫しているお店

愛知店　機械工具館(本館)

〒485-0039 愛知県小牧市外堀3-139

0568-73-6455

営業時間：9～18時　※日・祝を除く

商品内容

管理番号：1100000089018-2
メーカー：YOKOGAWA/横河電機
型番：UD1AG3-100Z-1KD-2M2-N

詳細備考：
【メーカー】
横河電機　UD1AG3-100Z-1KD-2M2-N/CN
ダイレクトドライブモーター用　インテリジェント・ドライバー
DYNASERV シリーズ
【サイズ】#2
　本体　約幅 100× 奥行 200+18×高 196mm
　重量　約 2.5 kg
(実測・多少の誤差はご容赦ください)
【仕様】　※下記の技術資料による
UD1AG3 ドライバ形名
-100 組合せモータ定格 -100:トルク100N･m
Z 分解能 Z:※不明 N：標準分解能
-1K 基本構造 -1K：2kWブレーキなし
D ドライブ電流 D：20A
-2 電源電圧 2：AC200V系
M インタフェース種類 M:※不明 S：差動入力/速度･トルク･推力入力なし,T：差動入力/速度･トルク･推力入力付,U：5VOC/高速200kHz
2 インタフェース仕様 2:※不明 A：接点入出力 12～24V, B：接点入出力 5V
-N 規格対応 -N：標準仕様
/CN 付加仕様コード /CN：コネクタ一式付属(CN2（エンコーダ・レゾルバ）およびCN4（接点I/O）用コネクタ)
※コネクタ欠品
※ CN4 はコントローラ用多ピンコネクタとなっているが、現物は USB×2

【付属品】　※下記の技術資料による
TB1 電源端子用コネクタ
（231-204/026-000 WAGO)
TB2 モータ端子用コネクタ
（231-203/026-000 WAGO)
スクリューレス端子台用レバー　※欠品
（231-131 WAGO）
TB4 センサ端子用コネクタ　※欠品
（733-106 WAGO)
CN2 エンコーダ・レゾルバ用コネクタ ※欠品
（PCR-S20FS、PCR-LS20LA1 本多通信）
CN4 コントローラインタフェース用コネクタ　※欠品　※コネクタ形状相違(現状USB)
（PCR-S36FS、PCR-LS36LA 本多通信）
【標準価格】?
【年式】　　?
【程度】　　中古品
【状態】
通電テストのみ行っています。CHARGEランプ点灯のみ確認しています。

動作確認ができないため、現状でのお渡しとなります。
当方、詳しいことはわかりませんので、
メンテナンス等お出来になる方のご入札/ご購入をお待ちしております。

【メーカーサイト】
技術資料
https://web-material3.yokogawa.com/19/23648/details/support_end_01.pdf
サポート終了品と移管機種の概略説明
https://web-material3.yokogawa.com/19/23646/details/ddm_top_01.pdf
※ DDM製品(ダイレクトドライブモータ) 2016-04 （株）安川電機へ移管

※仕様等は型番などから調べたデータを抜粋したものです。

・店頭及び他ショッピングサイトにて併売の場合がございます。
　ご購入のタイミングによってはご希望の在庫が確保できない場合もございます。
　予めご了承ください。
