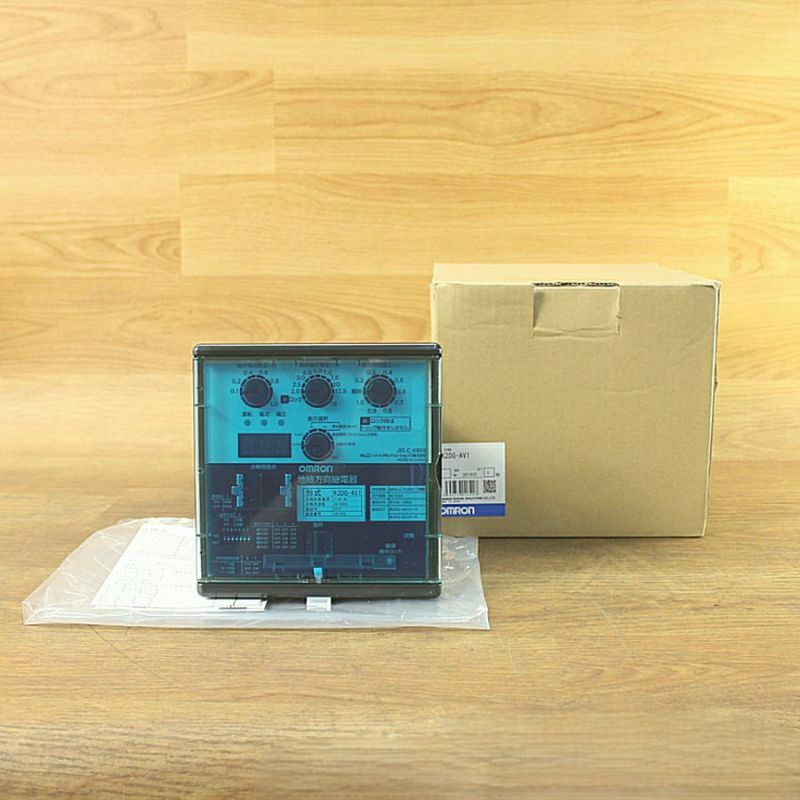

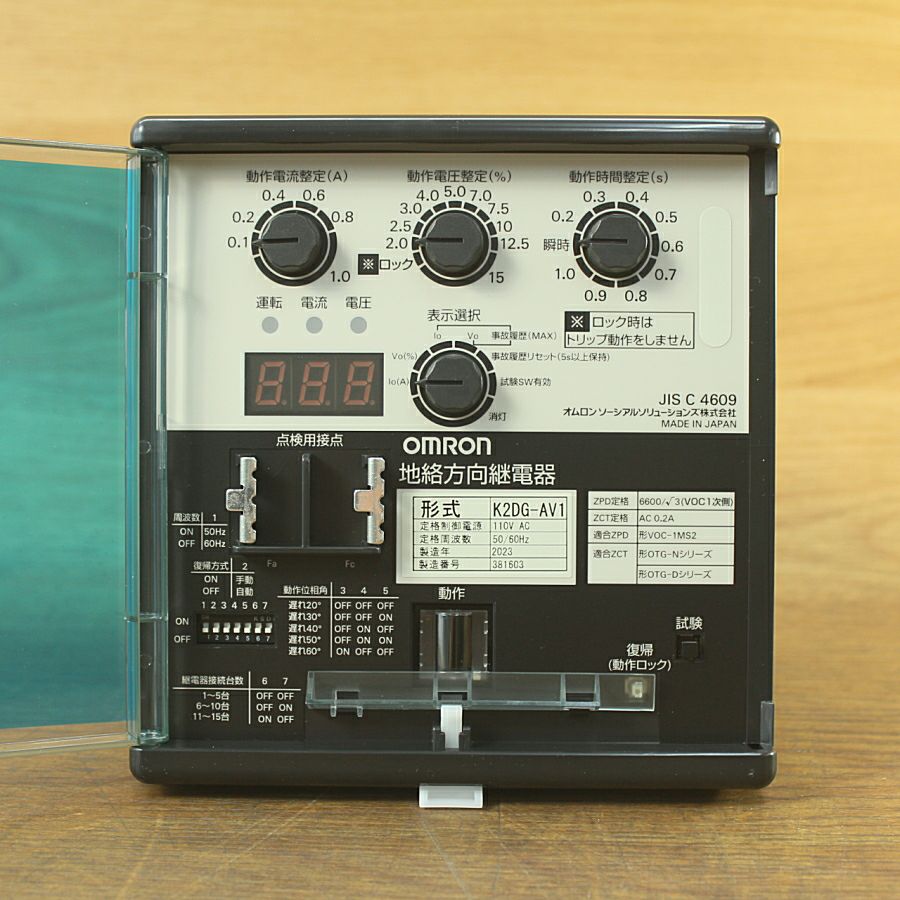

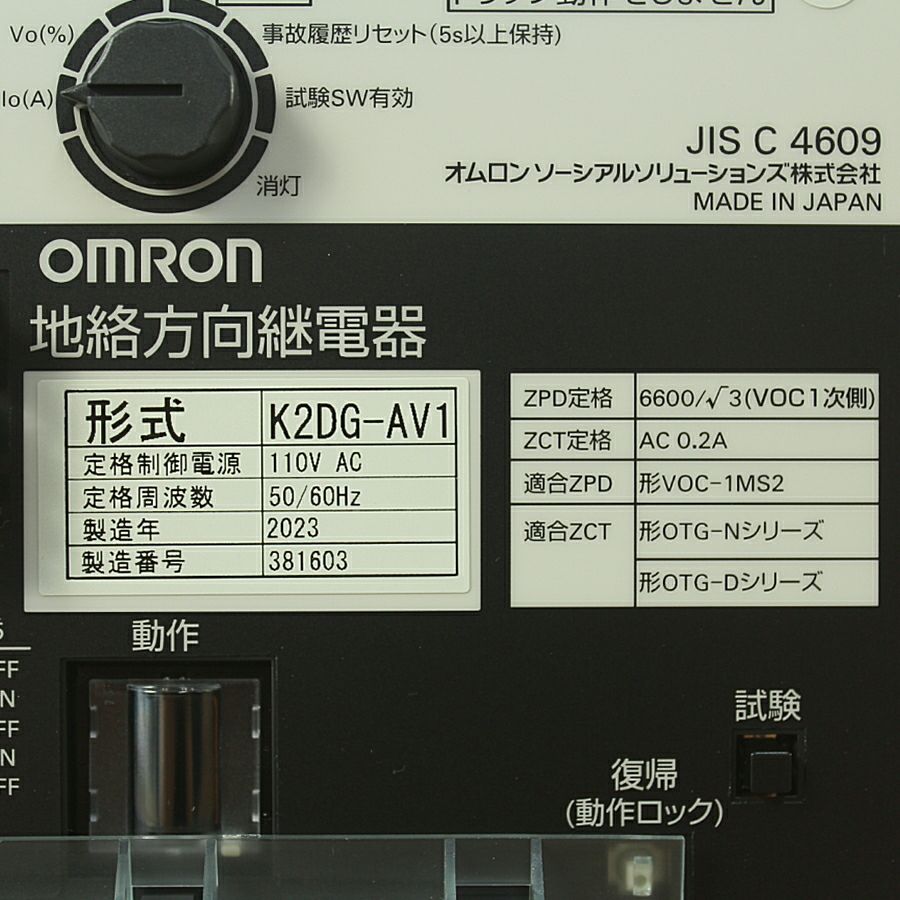

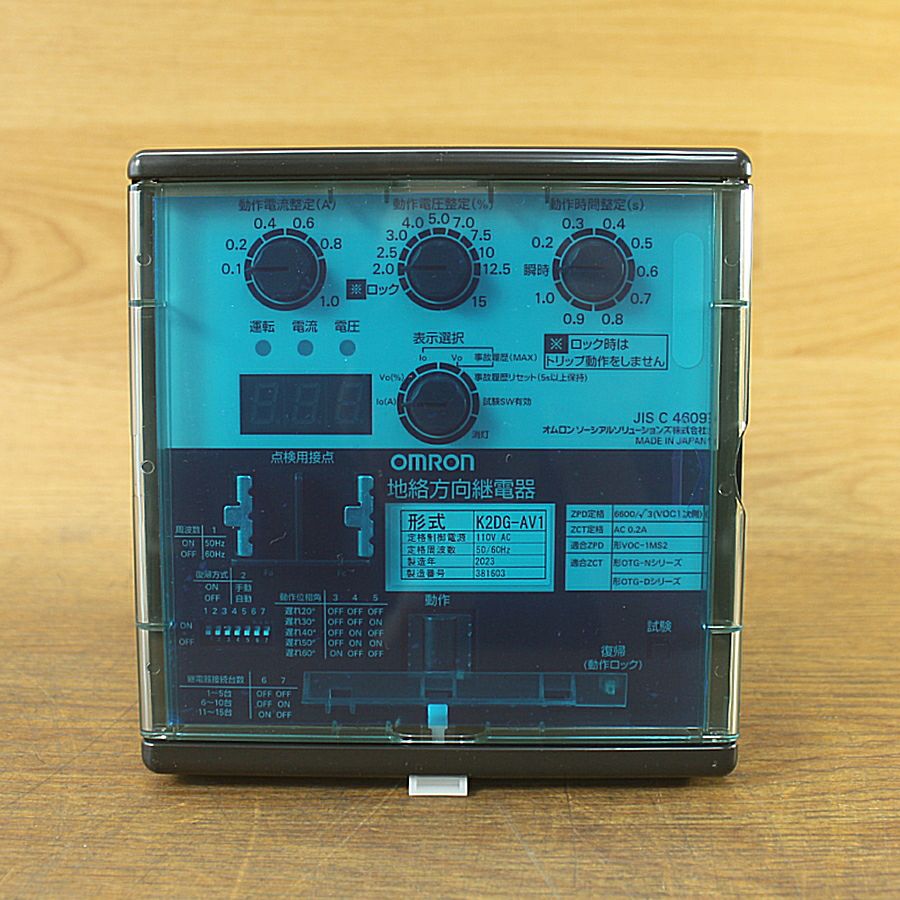

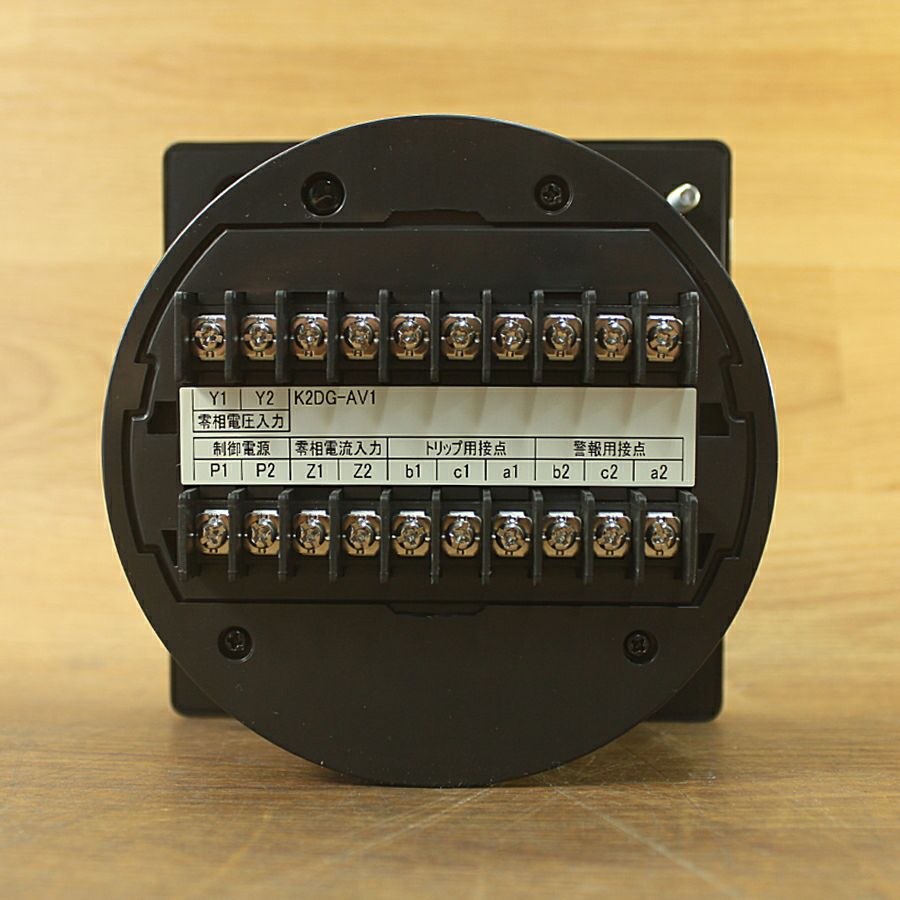

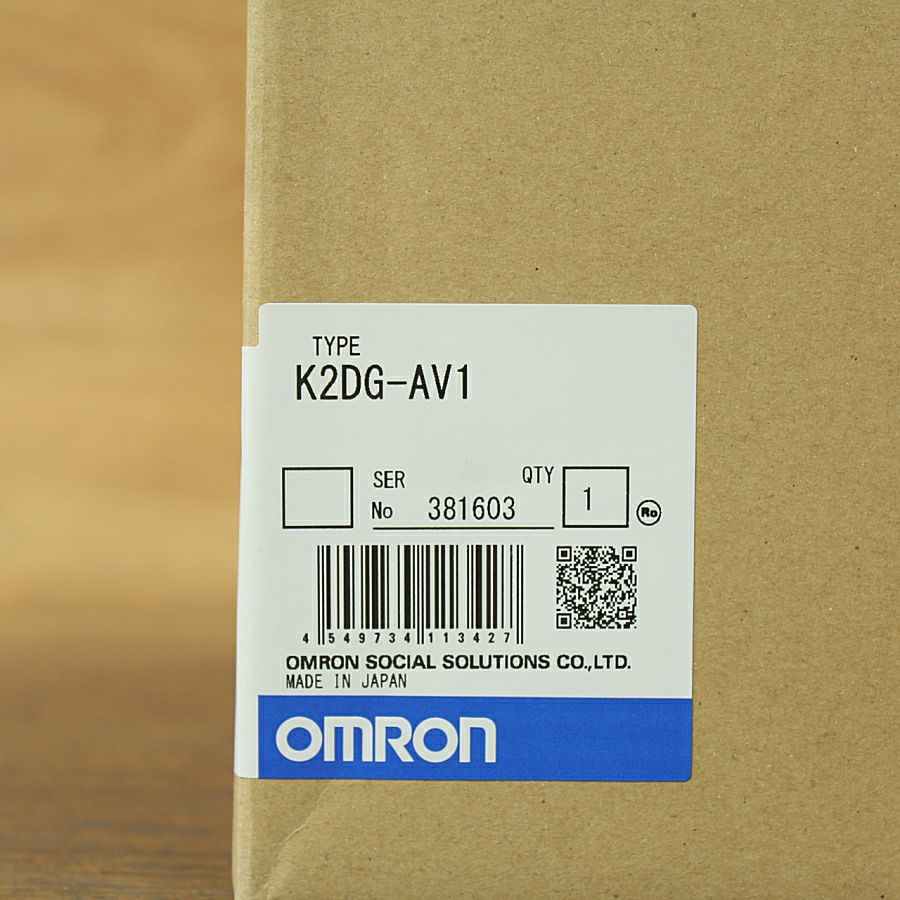

OMRON/オムロン K2DG-AV1 デジタル形地絡方向継電器(ZPD方式) 2023年製

商品番号 1100000077444

愛知店
未使用品(AA)

販売価格 ¥ 51,700 税込

在庫数 1

商品内容

管理番号：1100000077444
メーカー：オムロン
型番：K2DG-AV1

規格・仕様：
・引きはずし方式：電圧・無電圧・直流引きはずし
・定格制御電源：AC110V
・定格値負担：5VA以下
・電源電圧変動範囲：定格電圧 -20～+10V
・定格周波数：50/60Hz（共用）
・周波数変動範囲：定格周波数の±5%以内
・定格零相電流：AC0.2A（零相変流器1次側）
・定格零相電圧：AC6,600V/√3（零相電圧検出装置1次側）
・接点容量（警報用接点）：AC110V 7.5A cosφ=0.4 1,000回
・DC24V 5A L/R=7ms 1,000回
・接点容量
（トリップ用接点）：閉路　DC110V/15A L/R=0ms 1,000回　DC220V/10A L/R=0ms 1,000回
・開路：DC110V/0.3A L/R=7ms 1,000回　AC220V/1A cosφ=0.1 1,000回
・復帰方式：接点：自動/手動復帰（ディップスイッチ選択）＊1
・動作表示器：手動復帰
・電流整定範囲：0.1-0.2-0.4-0.6-0.8-1.0A（6タップ）
（零相変流器1次側）
・電圧整定範囲：ロック-2.0-2.5-3.0-4.0-5.0-7.0-7.5-10.0-12.5-15.0%（11タップ）＊2
・動作位相整定範囲：遅れ20-30-40-50-60°（設定ディップスイッチ選択）＊3
・動作時間整定範囲：瞬時-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1.0s（10タップ）
・準拠規格：JIS C 4609
・周囲温度：-20～+60℃（ただし、結露・氷結しないこと）
・相対湿度：30～85%RH（ただし、結露しないこと）
・保管温度：-25～+70℃（ただし、結露・氷結しないこと）
・保管湿度：30～85%RH（ただし、結露しないこと）
・標高：2,000m以下
・零相電圧検出装置接続台数：最大15台（設定ディップスイッチ切替）

・参考ページ
https://www.fa.omron.co.jp/products/family/3661/specification.html

詳細備考：
・確認撮影の為、開封しております。

※仕様等は型番などから調べたデータを抜粋したものです。
